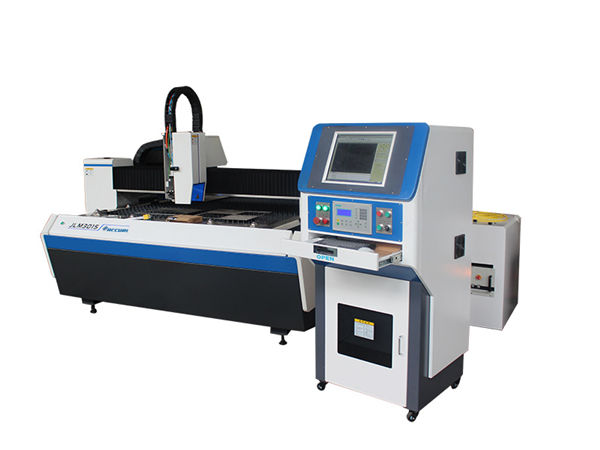

د لوړ دقیقت کوچني پتلي شیټ فلزي لیزر کښینولو ماشین د ضد سناریو پوښ

د محصول توضیحات

سند: ISO9001: 2008

د تادیې او بار وړلو شرایط:

د امر لږترلږه مقدار: 1 واحد

بیه: مذاکره

د بسته کولو توضیحات: د لرګیو قضیه

تحویلي وخت: 7-15 ورځې

د تحویلۍ وړتیا: په میاشت کې 2000 واحدونه

د محصول تفصیل

د محصول نوم:	د لوړ دقیق فلزي فایبر لیزر پرې کولو ماشین	د لیزر ځواک:	500w / 800w
کاري ساحه:	500 * 500 ملي میتر	د اعظمي حرکت سرعت:	60m / دقیقې
د موقعیت دقت:	± 0.01-0.03	د بریښنا رسولو:	3 × 380V ± 10٪ 220V ± 10٪
کڅوړه:	د لرګیو قضیه	تضمین:	1 کال

دقیق لیزر کټګورۍ ماشین د RISE LASER لخوا ډیزاین او جوړ شوی. د پتلي شیټ فلزي غوښتنلیک لپاره مخکښ لیزر ټیکنالوژۍ سره غوره شوی. ماشین د ماربل او سیپکټ لیزر پرې کولو سیسټم سره یوځای شوی. د مدغم ډیزاین کولو سره ، دوه ګانټري لاین موټرو چلولو سیسټم ، دوستانه انٹرفیس او اوږدمهاله مستحکم کار.

* د خوندیتوب جوړښت
* لږ اشغال ، د کوچني ورکشاپ لپاره ښه.
* اسانه توب
* د سیپکوټ مخکښ کټګورۍ سیسټم ، د کارولو لپاره اسانه.
* د قابلیت ضد لباس
* د لیږد پرزو وړیا ساتنه ، د زراعتي موادو پرې کول شتون لري.
* مستحکم او دوامدار
* د ماربل ماشین وسیله ، لږ تحلیل ، لوړ ثبات ، د شاک ضد پداسې حال کې چې لوړ سرعت کار کوي.
* دقیقا پرې کول
* غوره کاټل د سویټزرلینډ RAYTOOLS لیزر پرې کولو سر څخه راځي
* فایبر لیزرونه
* د غوره برانډ فایبر لیزر چین سره غوره شوي د ښه کیفیت او ثبات سره جوړ شوي.
* دقیق حرکت میکانیزم
* د دوه ګوني خطي موټرو چلولو سیستم کولی شي د قطع کولو دقت او موثریت ته وده ورکړي.

^{شکل بندي}

^#	^توکی	^توضيح	^نښه	^{څرګندونه}
¹	^{د لیزر سرچینه}	^800W	^{مکسفوټونکس}
²	^{خطي موټره}		^{رایټولونه}
³	^{نباتات کښل}	^{حل 0.5 resolutionm}	^{هسپانیه}
⁴	^چلونکی		^servotronix
⁵	^{د Z محور سکرو ماډل ګروپ}		^{ځواک ورکول}
⁶	^{د لیزر د پرې کولو سر}	^BT230	^{رایټولونه}
⁷	^{دقیقه خطي لارښود ریل}		^هیون
⁸	^ماربل	^{18001350200}	^{شینډونگ}
⁹	^{د غړي پوښ}	^معیاري	^{رایټولونه}
¹⁰	^{د ماشین توکي}	^معیاري	^{رایټولونه}	^{د الوتنې المونیم - الیاژ}

^{پیرامیټر}

^ماډل		⁵⁰⁵⁰
^{د کار اندازه}		^{500 × 500 (ملي میتر)}
^{اعظمي ګړندی کول}		^1.2g
^{ایکس محور}	^{اعظمي خوځیدونکی سرعت}	^{60m / دقیقې}
	^لاره	^{500 ملي میتر}
	^{د موقعیت درستیت}	^{± 0.01mm}
	^{د تکرار درستیت}	^{± 0.004 ملي میتر}
^{Y اکسس}	^{اعظمي خوځیدونکی سرعت}	^{60m / دقیقې}
	^لاره	^{500 ملي میتر}
	^{د موقعیت درستیت}	^{± 0.01mm}
	^{د تکرار درستیت}	^{± 0.004 ملي میتر}
^{Z اکسس}	^لاره	^{100 ملي میتر}

^{د کار حالت}

¹	^{د تودوخې کار کول}	^{-10 ℃ ～ 45 ℃}
²	^{نسبت رطوبت}	^{＜ 90 no هیڅ کانډنسر نه دی}
³	^{چاپیریال}	^{ښه هوا ورکول ، نه کمپن}
⁴	^{برښنا ترتیبونکی}	^{3 × 380V ± 10٪ 220V ± 10٪}
⁵	^{د بریښنا فریکونسۍ}	^50Hz

د ماشین پروپوزل

4.1 د ماشین ریک د ماربل جوړښت او د متحده ایالاتو CNC لیزر پرې کولو سیسټم غوره کوي. د جامع ډیزاین سره ، د ګینټری ژرند ماشین پروسس کولو له لارې ، نو ځکه چې دا حرکت دقیق وي. لائنر موټرو چلولو سیسټم ، دوستانه انٹرفیس او اوږدمهاله مستحکم کار کول.
منل شوی THK جاپان دقیقا لاین لارښود ریل ، د لوړ دقت ، ټیټ رگړ سره او راټولولو یا تبادلې اسانه.

4. 2 د لیزر د پرې کولو سر
BT230 (رایټولز ، سویټزرلینډ برانډ) د آټو فوکس سیسټم سره د لیزر کښلو سر. دا کولی شي د تحلیلي قطع کولو څخه د موادو ضایع کیدو مخه ونیسي. د محافظت شیشې کولی شي د پری کولو سر دننه د مهم آپټیکل برخو ټیټ لګښت وساتي او ساتنه یې وکړي. د آٹو تمرکز سیسټم د غیر فلیټ فلزي شیټ پروسس لپاره مناسب دی. د لوړ کیفیت لرونکي لیزرونو سره ترکیب BT230 په پراخه کچه د سیرامیک ، طبي ، سیمیکم کنډکټر او نورو صنعتونو کې کارول کیدی شي.

^{کولميشن}	^{100 ملي میتر}
^تمرکز	^{125 ملي میتر}
^{لیدیز توکی}	^{25 ملي میتر}
^{نوزیل (واحد)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 ملي میتر}
^{د لینز توکي}	^کوارټز
^فایبر	^QBH
^{مرستندویه فشار}	^{اعظمي 20 بار}
^وزن	^{~ 1.5Kg}

4. 3 د کنټرول سیسټم

د مسلکي پی سی صنعتي کمپیوټر عملیات ، ګرافیکي انٹرفیس ، د کار کولو اسانه ، د مسلکي قطع کولو کنټرول سافټویر کولی شي په وړیا ډول ګرافیکونه او متن ډیزاین کړي ، د ریښتیني وخت پروسس کول ، ملاتړ CAD ، کوریل ډرا او نور مسلکي نقشه ای سافټویر.
. د لوړ کیفیت صنعتي کمپیوټر کنټرول عملیات
. لوړ موثره ، د CNC کټ سیسټم چلولو لپاره اسانه
. Z محور اتومات تعقیب فنکشن
د CNC قطع کولو کنټرول سیسټم
د CNC کټ کنټرول سیسټم د لوړ فعالیت کنټرول کارت کارول دي ، د وینډوز ایکس پی مسلکي پرمختګ پراساس ، د CNC کنټرول سیسټم سره په بشپړه توګه ډوب کول ، له همدې امله ، د ریښتیني وخت کنټرول او سافټویر د ماشین او لیزر سرچینې تر مینځ لوړول خورا اسانه او ګړندي دي.

د کنټرول سیسټم اصلي ب featuresې

ثابت عملیات ، د مداخلې ښه ضد وړتیا
د چټک حرکت سرعت ، اسانه پیل او ودریدل
د کاٹنے ښه تاثیر ، د چټک قطع کولو سرعت
د لوی معلوماتو پروسس لپاره ظرفیت لوړ شوی
د محصول کنټرول: د متحد شوي محصول محصول حالت ملاتړ کړئ ، د کاټل پیل کولو لپاره د هرډول موقعیت ملاتړ وکړئ ، د NC او ګرافیک دوه محصولاتو حالتونو سره یوځای ، د تمځای پیرامیټونو وروسته ترمیم کیدی شي.

ساوتري

l انګلیسي نسخه شتون لري
د پروسې فایلونه خوندي کیدل د باور وړ په توګه
l د کار کولو خوځښت او د ریاست ښودنې پرې کول
l کولی شي د DXF ، نړیوال G کوډ NC فایلونو ملاتړ وکړي.
l په اتوماتيک ډول د محاسبې قطع کول
l د پروسس کولو اړتیاو مطابق ، دا د قطع کولو پیل کولو او پروسس کولو لار بدلولو کې مرسته کوي ، په ورته وخت کې ، د سیسټم تحرک به د لارښود موقعیت کې لارښود کولو یا لارښود کولو لپاره تنظیم شي.
د کاري وخت اصلاح کول کله چې فایلونه وارد کړئ یا لاسي تنظیم کول.
د ګروپ څخه وارد شوي او پلي شوي جزوي معلومات شتون لري
د ځورونې اتومات سافټویر CAM
لوړ غبرګون ، د لوړې نمونې اندازه ، د لیږد لوړه کچه ، د سرو سیسټم ثبات تضمین کوي ، د سیسټم له لارې ، یو کیلی کولی شي د سینسر کار محاسبه کړي.
د ایتر سیټ بس سی این سی سیستم (اډیډ ټیکس) کولی شي د ډیر ترکیب انٹرفیس لپاره د کنټرول انعطاف وړ ملاتړ وکړي .د ماشین درستتیا تضمین کولو لپاره د شافټ پیچ معاوضې بیلابیل طریقو ته ملاتړ.
د برخو ارقامو پروسس کولو او تولید مقدار لپاره اداره کول.

^{د تیوري قطع کولو پیرامیټ}

^بریښنا	^مواد	^{ضخامت (ملی میتر)}	^{د قلمو سرعت (م / دقیقې)}	^ګاز
⁸⁰⁰	^{دزنګ ضد اوسپنه}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{د کاربن فلز}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
