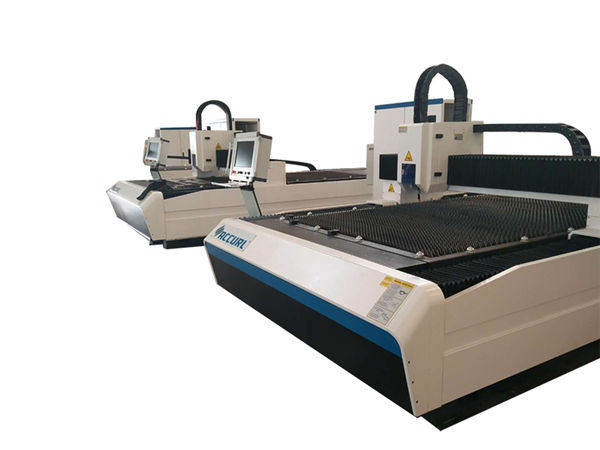

د صنعتي موادو فلزي لیزر پرې کولو ماشین / سټیل قطع کولو وسایل

د صنعتي موادو فلزي لیزر پرې کولو ماشین / سټیل قطع کولو وسایل

د محصول توضیحات

سند: سی ای
د تادیې او بار وړلو شرایط:
د امر لږترلږه مقدار: 1 سیټ
بیه: د خبرو اترو وړ
د بسته کولو توضیحات: 1 * 40GP کانټینر
د تحویل وخت: 30days
د تادیې شرایط: L / C ، D / A ، T / T ، D / P ، ویسټرن یونین

د محصول تفصیل

غوښتنلیک ::ټول فلزي توکيد قلمو ضبط کولSS تر 12mm پورې ، MS تر 22 سانتي متره پورې
د لیزر ډول ::وارد شوی اصلي فایبر لیزرنوم:د فایبر لیزر پرې کولو ماشین
د Min.line پلنوالی:0.1 ملي میترد ګرافیک شکل ملاتړ شوی:AI ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLT
اعظمي سرعت:1Gدقت تکرارول ::+/- 0.03 ملي میتر
عملیاتي تودوخه ::0 ° C-45 ° Cکولر حالت:د اوبو سوړونکی
وزن (کیلو)4600ولټيج::AC380V ± 10٪ 50HZ (60HZ)

د فایبر لیزر ماشین ګټه

1. د غوره لارې کیفیت: کوچني لیزر ډوټ او د لوړ کار موثریت ، لوړ کیفیت.
2. د لوړې کچې سرعت: د قطع کولو سرعت د ورته بریښنا CO2 لیزر کښین ماشین څخه 2-3 ځله دی.
3. مستحکم چلول: د غوره وارداتو فایبر لیزرونو غوره کول ، مستحکم pe
ځواک ، کلیدي برخې 100،000 ساعتونو ته رسولی شي؛
4. د فوتو الیکټریک تبادلې لپاره لوړه موثریت: د CO2 لیزر کښینولو ماشین سره پرتله کړئ ، د فایبر لیزر کښین ماشین درې ځله د فوټو الیکټرریک تبادلې موثریت لري.
5. ټیټ لګښت: انرژي خوندي کړئ او چاپیریال خوندي کړئ. د فوټو الیکټریک تبادلې کچه تر 25-30٪ پورې ده. د بریښنا کم مصرف مصرف ، دا د دودیز CO2 لیزر کښین ماشین شاوخوا 20--30. دی.
6. ټیټ ساتنه: د فایبر لاین لیږد ته اړتیا نشته لینز منعکس کوي ، د ساتنې لګښت خوندي کوي؛
7 اسانه عملیات: د فایبر لاین لیږد ، د آپټیکل لارې تعدیل.

د فایبر لیزر پرې کولو ماشین اصلي ب .ې

1) د نړۍ مشهور جرمنی دلازر فایبر لیزر سرچینه او د متحده ایالاتو لیزر میخ سر غوڅول او
متحرک فوکس سیسټم ، دا کولی شي د لوړې دقیقت سره مختلف ډوله فلزي توکي قطع او ګونج کړي
او ډیر سرعت.
2) څنګه چې لیزر د فایبر له لارې لیږدول کیږي ، نو دې ساتلو ته اړتیا نلري یا د لیزر آپټیکل لاره تنظیموي.
دا په پراخه کچه د ماشینونو غلطۍ کچه راټیټوي او کاري ژوند اوږدوي.
3) د لوی فارمیټ کټولو ساحه د فلزي پروسس کولو مختلف ډولونو غوښتنې پوره کوي.

توضيح

د لیزر سرچینې مینځنۍفایبر
د قلمو سلسله (L * W)3000 ملي میتر × 15000 ملي میتر
Z محور سټروک250 ملي میتر
اعظمي د ځای سرعت120 m / min
ایکس ، د وای محور میکس. سرعت چټک کړئ1.0G
کولر ب .هد اوبو یخول
د ليزر څپې1070nm


د لیزر سرچینې وتلی ځواک



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاري)

من تشې تشه≤ 0.1 ملي میتر
د X ، Y او Z محورونو د دقت درستتیا± 0.03 ملي میتر
د X ، Y او Z محورونو تکرار موقعیت± 0.01 ملي میتر
د موادو د پرې کولو ضخامت (د موادو مطابق)0.2 - 25 ملي میتر
د چلونکي موډلوارد شوي سرو موټره
د بریښنا اړتیا380V ، 50/60 Hz
د تودوخې کار کول0-45 ℃
دوامداره کاري وخت24 ساعتونه
د ماشین وزنشاوخوا 8600 کیلوګرامه
د بریښنا رسولو ټول محافظت کچهIP54

د طول موقې ریفرنس میز

لیزر ځواکد اعظمي قطع کولو ضخامت
د کاربن فولاد (ملي میتر)سټینلیس فولادو (ملي میتر)المونیم (ملی میتر)پیتل

(ملي متر)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
د پیرامیټر څخه پورته یوازې د حوالې لپاره

د غوښتنلیک توکي

د فایبر لیزر د قطع کولو تجهیزات د فلزي قطع کولو لپاره مناسب دي لکه سټینلیس سټیل شیټ ، متوسط سټیل پلیټ ، کاربن فولاد شیټ ، الیاژ فولادو پلیټ ، د پسرلي فولادو شیټ ، اوسپنه پلیټ ، ګالوان شوي اوسپنه ، ګالانیز شیټ ، المونیم پلیټ ، کاپر شیټ ، د پیتل پاetه ، د اوسپنې پاteه. ، د سرو زرو پلیټ ، سلور پلیټ ، د ټایټانیوم پلیټ ، فلزي شیټ ، فلزي پلیټ ، نلونه او پایپونه ، او نور.



د غوښتنلیک صنعت

د فایبر لیزر کټګۍ ماشینونه په پراخه کچه د بلبورډ ، اعلاناتو ، نښو ، نښی ، فلزي خطونو ، LED خطونو ، پخلنځي سامان ، اعلاناتو لیکونو ، شیټ فلزي پروسس کولو ، فلزاتو اجزاو او برخې ، وسپنې ، چاسیس ، ریکونو او الماریو پروسس کولو ، فلزي صنایعو ، د فلزي هنري وسایلو ، د لفټ پینل کټینګ ، هارډویر ، د موټرو برخې ، د شیشې چوکاټ ، بریښنايي برخې ، نوم پلیټس او داسې نور.

تفصیلي عکسونه



نوم:د ماشین بدن او لوازمات 600 ℃ د تودوخې درملنه ، په تندور کې 24 ساعته یخ کول ، د درست CO2 محافظت ویلډینګ ، ترڅو ډاډ ترلاسه کړئ چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړئ.
b.Synchronous X / Y / Z محورونه: Z-axis 150mm پرمخ وړلی شي ، د فلزي شیټونو ډیری ډولونو پرې کولو لپاره مناسب دی.
c. لوړ کیفیت د دې دوام او اسانه ساتنه تضمین کوي.
نوم:AC servo موټور او ډرایورد وارد شوي سرو موټرو (Y محور چې د دوه سرو موټرو لخوا پرمخ وړل کیږي) د پیچلي سیاراتي رادیوسر سره ثابت ، دقیق او د ډاډ وړ ډرایو ډاډ ورکوي.
نوم:دقیقه خطي لارښود پرمختللي کټګورۍ سیسټم ، د لیزر بریښنا او سروکو حرکت یو بل سره په مناسب ډول مناسب کوي ، وارد شوي دقیق ګیر او ریک ډرایو سیسټم ، د تبادلې وړ ډبل کار میز ، د لوړ پروسس سرعت او دقت ډاډ لپاره ..
نوم:د سر پرې کول

د اړیکې نه پرته کټ سر د آټو قد لوړوالی تعقیب او د ټکر ضد فعالیت لري ، کوم چې د ورته تولیدي ځواک لاندې د کاټنې سرعت ، نرموالي او د ریښتیني درستتیا وده کوي. په یوه کلمه ، د ریبلو موثریت وده کیدی شي.

نوم:د لیزر سرچینې سرعت ، دقیق دقیقې قطع کولو کرښه ، او اسانه قطع کونج

د نمونې پرې کول

روزنه

د پلور وروسته خدمت ، د روزنې څخه تر ماشین نصب پورې (3 لارې):

1. په انګلیسي کې د ویډیو او کارونکي لارښود روزنه ترڅو د نصب ، چلولو ، ساتنې او ستونزې حل کولو لپاره وړاندیز شي ، او تخنیکي لارښود چې د بریښنالیک ، فیکس ، تلیفون / واټس اپ / سکایپ // لخوا وړاندیز کیږي او داسې نور ، کله چې تاسو ملاقات وکړئ. د لګولو ځینې ستونزې، کارول یا تنظیم کول.
2. ستاسو شرکت کولی شي ټیکنالوژي زموږ د فابریکې راشي ترڅو د تجهیزاتو او عملیاتي اړینو لومړني پوهه زده کړي ، د 3-5days په اړه کافي روزنیز وخت ، د روزنې مینځپانګه په لاندې ډول ده:
الف) د رسم کولو سافټویر زده کړه
b) د روزنې پروسیجرونه بهر او بهر ماشینونه؛
c) د کنټرول پینل او سافټویر پیرامیټونو اهمیت ، د پیرامیټرو حد ټاکل
d) د ماشین اساسي پاکول او ساتنه؛
e) د عام هارډویر پریشانۍ؛
f) د عملیاتو احتیاط.
3. د کور دننه دروازې لارښوونې روزنې خدمت. ویزې ، د سفر لګښتونه او هستوګنه به د پیرودونکي په لګښت کې وي. دا غوره ده چې د روزنې په جریان کې زموږ د دواړو انجینرانو لپاره ژباړن ترتیب کړئ. د روزنې وخت: 3-5days.

تضمین

a) .1 د ټول ماشین لپاره تیر (د انسان لخوا جوړ شوی زیان خبرې کیږي.).
ب) .لایزر سرچینه د 2 کلونو تضمین
ج) .د عمر ساتنه او فالتو سامانونه
d). د عملیاتو کارمندانو لپاره وړیا روزنه. (انجنیر کولی شي بهر ته لاړ شي خبرې اترې کیږي.)

بسته بندي او بار وړل

1. زموږ د لرګیو قضیه د دوړو درملنې وروسته ده. د چارتراشو معاینه نه کول ، د بار وړلو وخت خوندي کول.
2. د ماشین ټولې سپیرپارټونه د یو څه نرم موادو پواسطه پوښل شوي ، په عمده توګه د موتی وړیو څخه کار اخلي.
د ټولو زیانونو مخنیوی چې ممکن د تحویلي پروسې کې پیښ شي. نو موږ به دا په کلکه سره پلاستيکي پوښ کړئ ، د پوښلي نرم موادو محافظت ډاډ ترلاسه کړئ ، او همدارنګه د واټر پروف او زنګ ثبوت مخنیوی وکړئ.
3.The outmost د ثابت formwork سره د لرګیو قضیه ده.
4. د لرګیو قضیې لاندې قوي اوسپنې جیک لري ، د اداره کولو او ترانسپورت لپاره مناسب دی.
