د سټینلیس سټیل لپاره فلزي شیټ فولادو فایبر لیزر کښینولو ماشین

د سټینلیس سټیل لپاره فلزي شیټ فولادو فایبر لیزر کښینولو ماشین

د محصول توضیحات

سند: سی ای
د تادیې او بار وړلو شرایط:
د امر لږترلږه مقدار: 1 سیټ
بیه: د خبرو اترو وړ
د بسته کولو توضیحات: 1 * 40GP کانټینر
د تحویل وخت: 30days
د تادیې شرایط: L / C ، D / A ، T / T ، D / P ، ویسټرن یونین
د تحویلۍ وړتیا: 150 سیټونه

د محصول تفصیل

غوښتنلیک ::ټول فلزي توکيد قلمو ضبط کولSS تر 12mm پورې ، MS تر 22 سانتي متره پورې
د لیزر ډول ::فایبرد نبض فریکونسۍ:1-2000HZ
د موقعیت سیسټم:سور ر Lightاد کنټرول سافټویر ::سیپکټ
د ګرافیک شکل ملاتړ شوی:AI ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTد اصل ځای ::چین
ماډل نمبر ::TY-6020JBد پلور وروسته خدمت چمتو شوی ::انجنیران د خدماتو بهر ماشینونو ته شتون لري
دقت تکرارول ::+ -0.03 ملي میترعملیاتي تودوخه ::0 ° C-45 ° C
کاري رطوبت ::5%-95%د لیزر سرچینه:چینایی یا وارد شوی
ولټيج::AC380V ± 10٪ 50HZ (60HZ)د ریبلو ساحه:6000 * 2000mm

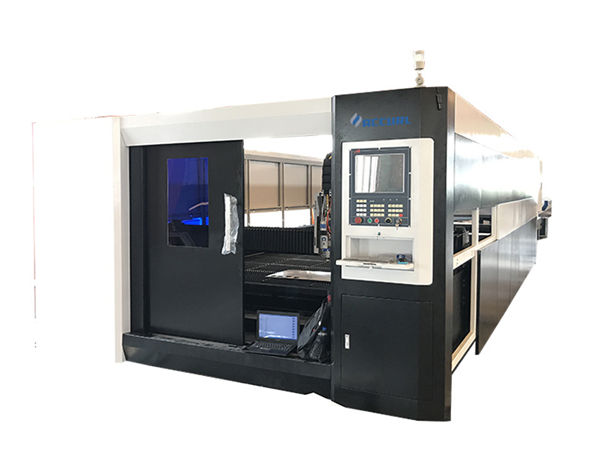

د محصول نوم:د فلزي شیټ سټیل فایبر لیزر کښلو ماشین TY-6020JB

د فایبر لیزر ماشین ګټه

1. د دودیز لیزر سره پرتله کړئ ، فایبر لیزر د چاپیریال ساتنه ده
2. د بریښنا خورا ټیټ مصرف: د فایبر لیزر فوټو الیکټریک بدلولو فعالیت د دودیز لیزر په پرتله 15 وخت لوړ دی.
3. د لوړ لیزر ځای کیفیت: د واحد ماډل لیزر سرچینه
4. ټیټ مصرف: د بریښنا مصرف په یو ساعت کې د 7KW څخه کم دی.

د فایبر لیزر پرې کولو ماشین اصلي ب .ې

د ماشین بدن:
1. د 8 ملي فولادو جوړښت سره د تایی ماشین بدن ، 600 ℃ د تودوخې درملنه ، دقیق ویلډینګ ، ترڅو ډاډ ترلاسه کړي چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړي.

2. د میګنیشیم مصر کاسټینګ سره ګینټري ، له عیب پرته قوي استحکام ، ګړندي حرکت.

3. د ماشین بدن دواړو خواو کې د لوړې موثریت زون سګرټ سیسټم ، د قوي طبقې دوړو او سګرټ څښلو راټولول ، دا به کارګر ته زیان راټیټ کړي.

4. وارد شوي دقیق فلجج ریډیټر او سرو موټره ، د تیز سرعت سرعت.

5. د ماشین بستر کې 70 بلیډونه او 6 سلایډونه ، د بلیډونو سره د ماشین خبرداری کمولو لپاره ، سلایډ بارونه د سلنډرونو سره کار کوي ترڅو شیټونه په اسانۍ سره اپلوډ او ډاونلوډ کړي.

6. د انعطاف وړ بار وړلو کڅوړه کولی شي مخ او دواړه خواوې چې د ماشین کاري حالت لپاره قانع کونکي وي.

توضيح

د لیزر سرچینې مینځنۍفایبر
د قلمو سلسله (L * W)6000 ملي میتر × 2000 ملي میتر
Z محور سټروک250 ملي میتر
اعظمي د ځای سرعت120 m / min
ایکس ، د وای محور میکس. سرعت چټک کړئ1.0G
کولر ب .هد اوبو یخول
د ليزر څپې1070nm


د لیزر سرچینې وتلی ځواک



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاري)

من تشې تشه≤ 0.1 ملي میتر
د X ، Y او Z محورونو د دقت درستتیا± 0.03 ملي میتر
د X ، Y او Z محورونو تکرار موقعیت± 0.01 ملي میتر
د موادو د پرې کولو ضخامت (د موادو مطابق)0.2 - 25 ملي میتر
د چلونکي موډلوارد شوي سرو موټره
د بریښنا اړتیا380V ، 50/60 Hz
د تودوخې کار کول0-45 ℃
دوامداره کاري وخت24 ساعتونه
د ماشین وزنشاوخوا 12000 کیلوګرامه
د بریښنا رسولو ټول محافظت کچهIP54



د طول موقې ریفرنس میز

لیزر ځواکد اعظمي قطع کولو ضخامت
د کاربن فولاد (ملي میتر)سټینلیس فولادو (ملي میتر)المونیم (ملی میتر)پیتل

(ملي متر)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
د پیرامیټر څخه پورته یوازې د حوالې لپاره



پلي شوي توکي

د سټینلیس سټیل ، کاربن فولاد ، الیاژ سټیل ، سیلیکون سټیل ، پسرلی فولاد ، ګالوانیز پلیټ ، اچول شوی پلیټ ، د پیتل پليټ ، کاپر پلیټ ، المونیم پلیټ ، نور

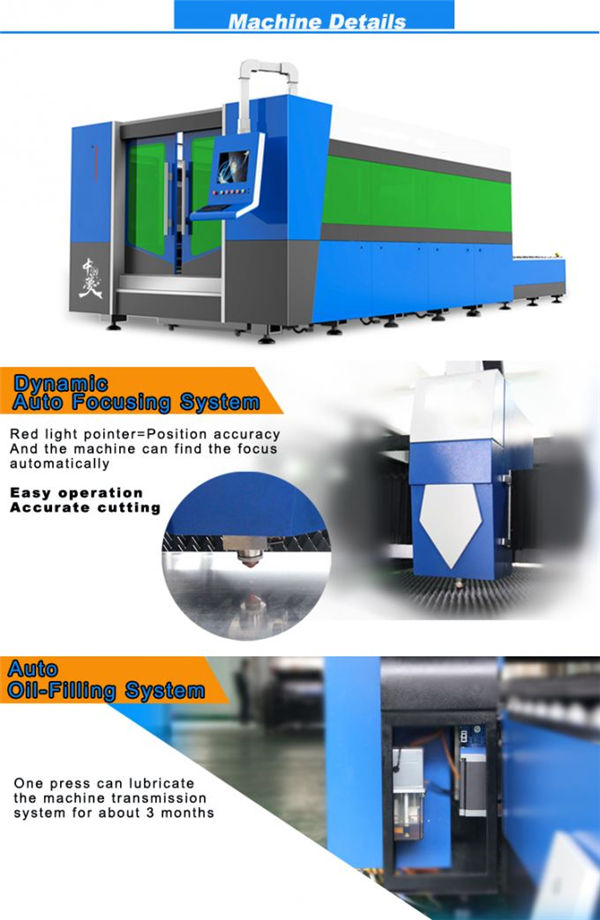

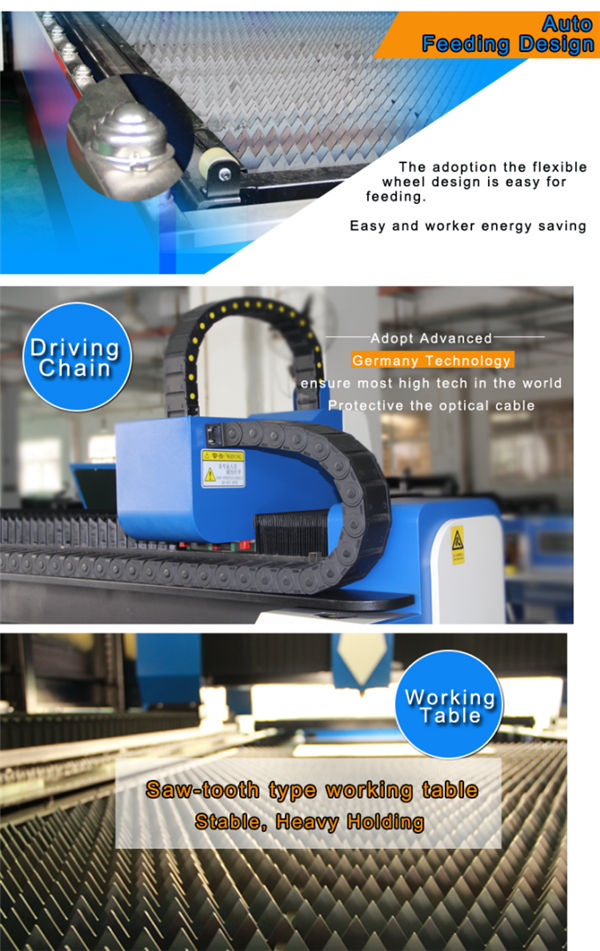

تفصیلي عکسونه

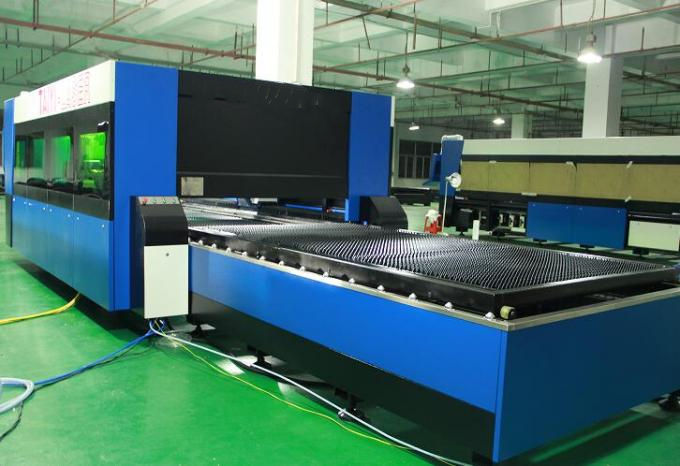

نوم:د ماشین بدن او لوازمات

a.600. د تودوخې درملنه ، په تندور کې 24 ساعته یخ کول ، د درست CO2 محافظت ویلډینګ ، ترڅو ډاډ ترلاسه کړئ چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړئ.
b.Synchronous X / Y / Z محورونه: Z-axis 150mm پرمخ وړلی شي ، د فلزي شیټونو ډیری ډولونو پرې کولو لپاره مناسب دی.
c. لوړ کیفیت د دې دوام او اسانه ساتنه تضمین کوي.

نوم:د AC servo موټرو او ډرایور

د وارد شوي سرو موټرو (Y- محور چې د دوه سرو موټرو لخوا پرمخ وړل کیږي) د پیچلي سیاراتي رادیوسر سره ثابت ، دقیق او د ډاډ وړ ډرایو ډاډ ورکوي.





نوم:دقیقه خطي لارښود

د پرمختللي کاٹنے سیسټم ، لیزر بریښنا او سروکو حرکت یو بل سره په مناسب ډول مناسب کوي ، وارد شوي لوړ دقیقه ګیر او ریک ډرایو سیسټم ، د تبادلې وړ ډبل کاري میز ، د لوړ پروسس سرعت او دقت ډاډ لپاره ..

نوم:د سر پرې کول



د اړیکې نه پرته کټ سر د آټو قد لوړوالی تعقیب او د ټکر ضد فعالیت لري ، کوم چې د ورته تولیدي ځواک لاندې د کاټنې سرعت ، نرموالي او د ریښتیني درستتیا وده کوي. په یوه کلمه ، د ریبلو موثریت وده کیدی شي.





نوم:د لیزر سرچینه

ګړندی سرعت ، دقیقت د ریبلو کرښه ، او اسانه د قطع کولو څنډه

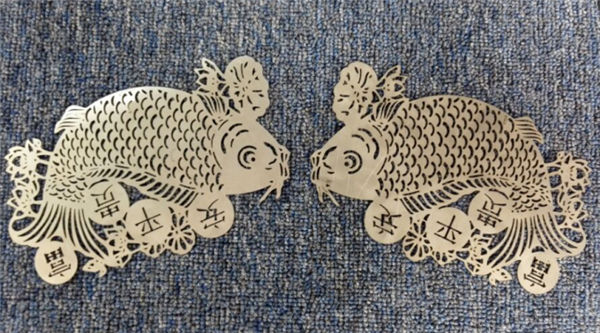

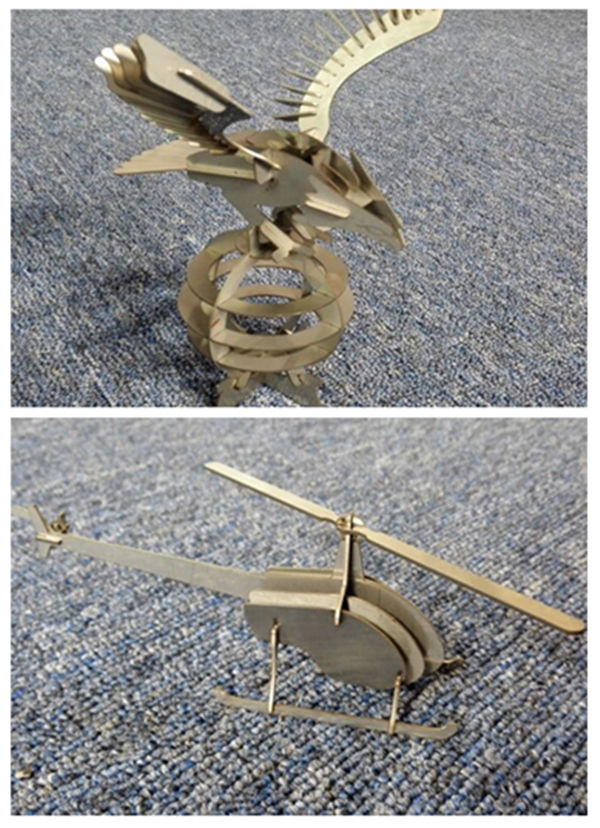

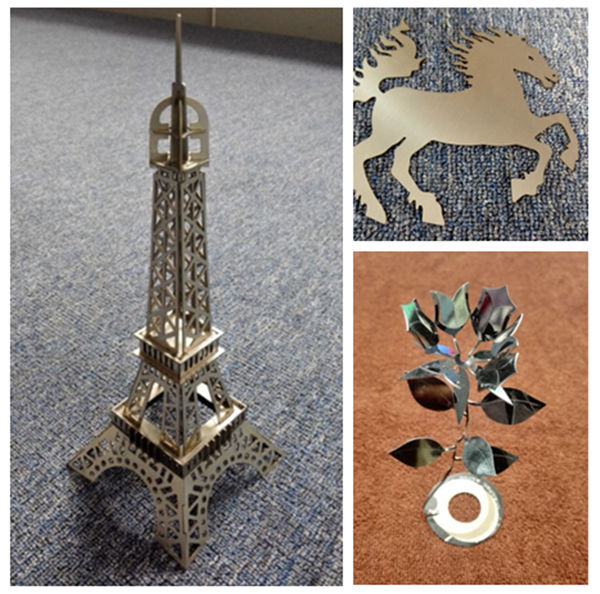

د نمونې پرې کول

روزنه

د پلور وروسته خدمت ، د روزنې څخه تر ماشین نصب پورې (3 لارې):
1. په انګلیسي کې د ویډیو او کارونکي لارښود روزنه چې د نصب ، چلولو ، ساتنې او ستونزې شوټینګ لپاره وړاندیز کیږي ، او تخنیکي لارښود چې د بریښنالیک ، فکس ، تلیفون / واټس اپ / سکایپ // لخوا وړاندیز کیږي ، او داسې نور ، کله چې تاسو ملاقات کوئ. د لګولو ځینې ستونزې، کارول یا تنظیم کول.
2. ستاسو شرکت کولی شي ټیکنالوژي زموږ د فابریکې راشي ترڅو د تجهیزاتو او عملیاتو اړین لومړني پوهه زده کړي ، د 3-5 ورځو په اړه کافي روزنیز وخت ، د روزنې مینځپانګه په لاندې ډول ده:
الف) د رسم کولو سافټویر زده کړه
b) د روزنې پروسیجرونه بهر او بهر ماشینونه؛
c) د کنټرول پینل او سافټویر پیرامیټونو اهمیت ، د پیرامیټرو حد ټاکل
d) د ماشین اساسي پاکول او ساتنه؛
e) د عام هارډویر پریشانۍ؛
f) د عملیاتو احتیاط.
3. د دروازې دروازې لارښوونې روزنې خدمت. ویزې ، د سفر لګښتونه او هستوګنه به د پیرودونکي په لګښت کې وي. دا غوره ده چې د روزنې په جریان کې زموږ د دواړو انجینرانو لپاره ژباړن ترتیب کړئ. د روزنې وخت: 3-5days.

تضمین

a). 1 د فلزي فایبر لیزر پرې کولو ماشین لپاره د ټول ماشین لپاره تیر شوی. (د انسان لخوا جوړ شوی زیان خبرې کیږي.).
ب). د لیزر سرچینه د 2 کلونو تضمین
ج). د عمر لرونکي ساتنه او فالتو سامانونو تحویل
d). د عملیاتو کارمندانو لپاره وړیا روزنه. (انجنیر کولی شي بهر ته لاړ شي خبرې اترې کیږي.)
