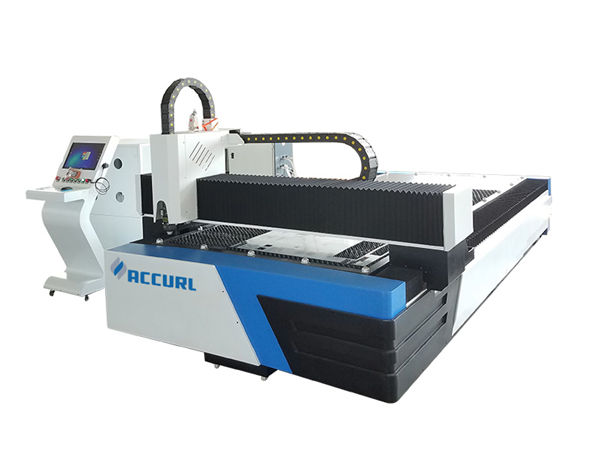

ipg / raycus cnc فایبر لیزر د ماشین لیزر شیټ فلزي کټر

ipg / raycus cnc فایبر لیزر د ماشین لیزر شیټ فلزي کټر

د محصول توضیحات

سند: سی ای
د تادیې او بار وړلو شرایط:
د امر لږترلږه مقدار: 1 سیټ
بیه: د خبرو اترو وړ
د بسته کولو توضیحات: 1 * 20GP کانټینر
د تحویل وخت: 30days
د تادیې شرایط: L / C ، D / A ، T / T ، D / P ، ویسټرن یونین

د محصول تفصیل

کاریال:ټول فلزي توکيد قلمو ضبط کولSS تر 10mm پورې ، MS تر 22 سانتي متره پورې
د ليزر ډول:فایبرCNC یا نه:هو
کولر حالت:د اوبو سوړونکید کنټرول سافټویر:سیپکټ
د ګرافیک شکل ملاتړ شوی:AI ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTد اصل ځای:چین
ماډل نمبر ::TY-3015JBد پلور وروسته خدمت چمتو شوی:انجنیران د خدماتو بهر ماشینونو ته شتون لري
دقت تکرارول ::+ -0.03 ملي میترعملیاتي تودوخه ::0 ° C-45 ° C
کاري رطوبت ::5%-95%د لیزر سرچینه:چینایی یا وارد شوی
ولټيج::AC380V ± 10٪ 50HZ (60HZ)د ریبلو ساحه:3000 * 1500mm معیاري ، لوی لوی کیدی شي

د ماشین بدن

1. د 8 ملي فولادو جوړښت سره د تایی ماشین بدن ، 600 ℃ د تودوخې درملنه ، دقیق ویلډینګ ، ترڅو ډاډ ترلاسه کړي چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړي.
2. د میګنیشیم مصر کاسټینګ سره ګینټري ، له عیب پرته قوي استحکام ، ګړندي حرکت.
3. د ماشین بدن دواړو خواو کې د لوړې موثریت زون سګرټ سیسټم ، د قوي طبقې دوړو او سګرټ څښلو راټولول ، دا به کارګر ته زیان راټیټ کړي.
4. وارد شوي دقیق فلجج ریډیټر او سرو موټره ، د تیز سرعت سرعت.
5. د ماشین بستر کې 70 بلیډونه او 6 سلایډونه ، د بلیډونو سره د ماشین خبرداری کمولو لپاره ، سلایډ بارونه د سلنډرونو سره کار کوي ترڅو شیټونه په اسانۍ سره اپلوډ او ډاونلوډ کړي.
6. د انعطاف وړ بار وړلو کڅوړه کولی شي مخ او دواړه خواوې چې د ماشین کاري حالت لپاره قانع کونکي وي.

توضيح

د لیزر سرچینهIPG / ریوکس / Nlight
د ماشین بدند ګانټری جوړښت
کاري سفرد تغذیه کولو وسیله سره د لوړ دقیقه بال سکرو عددي کنټرول میز
د منډه چلولو سرعت80m / دقیقې
د X / Y موقعیت0.03 ملي متره / م
برښنا ترتیبونکی380V 50Hz / 60Hz
X / Y د ځای دقیقه تکرار کړه± 0.03mm
د تودوخې چلول0 ° C-45 ° C
د اعظمي سرعت1.0G
د ماشین ناخالص ځواک<16KVA
پلي شوي توکيپتلی نرم سټیل ، سټینلیس فولاد او نور ډولونه فلزي شیټونه
د پری کولو ساحه3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
ټول وزن4500KGS

د حوالې جدول پرې کول

لیزر ځواکد اعظمي قطع کولو ضخامت
د کاربن فولاد (ملي میتر)سټینلیس فولادو (ملي میتر)المونیم (ملی میتر)پیتل

(ملي متر)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
د پیرامیټر څخه پورته یوازې د حوالې لپاره

تفصیلي عکسونه

نوم:د ماشین بدن او لوازمات 600 ℃ د تودوخې درملنه ، په تندور کې 24 ساعته یخ کول ، د درست CO2 محافظت ویلډینګ ، ترڅو ډاډ ترلاسه کړئ چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړئ.
b.Synchronous X / Y / Z محورونه: Z-axis 150mm پرمخ وړلی شي ، د فلزي شیټونو ډیری ډولونو پرې کولو لپاره مناسب دی.
c. لوړ کیفیت د دې دوام او اسانه ساتنه تضمین کوي.
نوم:AC servo موټور او ډرایورد وارد شوي سرو موټرو (Y محور چې د دوه سرو موټرو لخوا پرمخ وړل کیږي) د پیچلي سیاراتي رادیوسر سره ثابت ، دقیق او د ډاډ وړ ډرایو ډاډ ورکوي.
نوم:دقیقه خطي لارښود پرمختللي کټګورۍ سیسټم ، د لیزر بریښنا او سروکو حرکت یو بل سره په مناسب ډول مناسب کوي ، وارد شوي دقیق ګیر او ریک ډرایو سیسټم ، د تبادلې وړ ډبل کار میز ، د لوړ پروسس سرعت او دقت ډاډ لپاره ..
نوم:د قطع کولو سر - د اړیکې نه پرته کټ سر د آټو قد قد تعقیب او د ټکر ضد فعالیت لري ، کوم چې د ورته تولیدي ځواک لاندې د کاټنې سرعت ، نرموالي او د ریښتینۍ درستتیا ښه کوي. په یوه کلمه ، د ریبلو موثریت وده کیدی شي.
نوم:د لیزر سرچینې سرعت ، دقیق دقیقې قطع کولو کرښه ، او اسانه قطع کونج



د نمونې پرې کول

روزنه

د تړون لاسلیک کولو وروسته ، ستاسو شرکت کولی شي ټیکنالوژي زموږ د فابریکې راشي ترڅو د تجهیزاتو او عملیاتي اړینو لومړني پوهه زده کړي ، د روزنې کافي وخت د 1-3 ورځو په اړه ، د روزنې مینځپانګه په لاندې ډول ده:
الف) د رسم کولو سافټویر زده کړه
b) د روزنې پروسیجرونه بهر او بهر ماشینونه؛
c) د کنټرول پینل او سافټویر پیرامیټرې اهمیت ، د پیرامیټرې حد ټاکل؛
d) د ماشین اساسي پاکول او ساتنه؛
e) د عام هارډویر پریشانۍ؛
f) د عملیاتو احتیاط

تضمین

a) .1 د ټول ماشین لپاره تیر (د انسان لخوا جوړ شوی زیان خبرې کیږي.).
ب) .لایزر سرچینه د 2 کلونو تضمین
ج) .د عمر ساتنه او فالتو سامانونه
d). د عملیاتو کارمندانو لپاره وړیا روزنه. (انجنیر کولی شي بهر ته لاړ شي خبرې اترې کیږي.)
