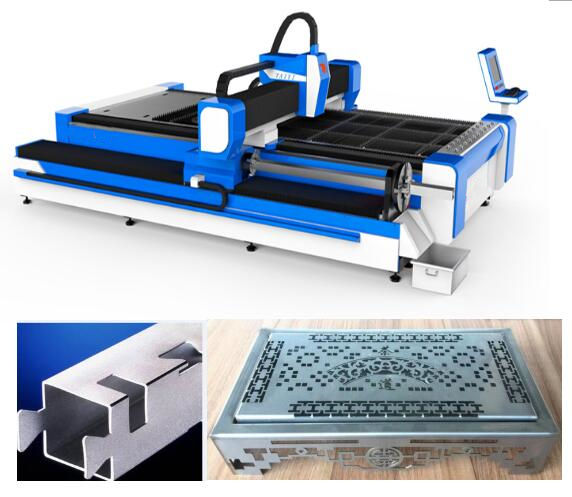

د ایس ایس پایپ 3d لیزر کښین ماشین / 3 محور فایبر شیټ فلزي کټر

د محصول توضیحات

سند: سی ای

د تادیې او بار وړلو شرایط:

د امر لږترلږه مقدار: 1 سیټ

بیه: د خبرو اترو وړ

د بسته کولو توضیحات: 1 * 20GP کانټینر

د تحویل وخت: 30days

د تادیې شرایط: L / C ، D / A ، T / T ، D / P ، ویسټرن یونین ، L / C

د تحویلۍ وړتیا: په میاشت کې 50 سیټونه

د محصول تفصیل

غوښتنلیک ::	ټول فلزي توکي	د قلمو ضبط کول	SS تر 10mm پورې ، MS تر 22 سانتي متره پورې
د لیزر ډول ::	فایبر	CNC یا نه ::	هو
کولنگ حالت ::	د اوبو سوړونکی	د کنټرول سافټویر ::	سیپکټ
د ګرافیک شکل ملاتړ شوی:	AI ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLT	د اصل ځای ::	چین
ماډل نمبر ::	TY-3015DG	د پلور وروسته خدمت چمتو شوی ::	انجنیران د خدماتو بهر ماشینونو ته شتون لري
دقت تکرارول ::	+ -0.03 ملي میتر	عملیاتي تودوخه ::	0 ° C-45 ° C
کاري رطوبت ::	5%-95%	د پایپونو د قطع کولو حد:	20-130mmx3000mm
ولټيج::	AC380V ± 10٪ 50HZ (60HZ)	د ریبلو ساحه:	3000 * 1500mm معیاري ، لوی لوی کیدی شي

د ماشین بدن

1. د 8 ملي فولادو جوړښت سره د تایی ماشین بدن ، 600 ℃ د تودوخې درملنه ، دقیق ویلډینګ ، ترڅو ډاډ ترلاسه کړي چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړي.

2. د میګنیشیم مصر کاسټینګ سره ګینټري ، له عیب پرته قوي استحکام ، ګړندي حرکت.

3. د ماشین بدن دواړو خواو کې د لوړې موثریت زون سګرټ سیسټم ، د قوي طبقې دوړو او سګرټ څښلو راټولول ، دا به کارګر ته زیان راټیټ کړي.

4. وارد شوي دقیق فلجج ریډیټر او سرو موټره ، د تیز سرعت سرعت.

5. د ماشین بستر کې 70 بلیډونه او 6 سلایډونه ، د بلیډونو سره د ماشین خبرداری کمولو لپاره ، سلایډ بارونه د سلنډرونو سره کار کوي ترڅو شیټونه په اسانۍ سره اپلوډ او ډاونلوډ کړي.

6. د انعطاف وړ بار وړلو کڅوړه کولی شي مخ او دواړه خواوې چې د ماشین کاري حالت لپاره قانع کونکي وي.

د فایبر لیزر پرې کولو ماشین ګټه

1. د دودیز لیزر سره پرتله کړئ ، فایبر لیزر ډیر د چاپیریال محافظت دی:
2. د بریښنا خورا ټیټ مصرف: د فایبر لیزر فوټو الیکټریک بدلولو فعالیت د دودیز لیزر په پرتله 15 وخت لوړ دی.
3. د لوړ لیزر ځای کیفیت: د واحد ماډل لیزر سرچینه
4. ټیټ مصرف: د بریښنا مصرف په یو ساعت کې د 7KW څخه کم دی.

په ساعت کې د لګښت تحلیل
نه.	توکی	د ایس ایس قلم کول (1 ملي)	د قلمه کولو فولادو (5 ملي متر)	څرګندونه
1	برېښنا	1.4USD / ساعت	1.4USD / ساعت	1. که موږ د پرې کولو لپاره هوا وکاروو ، نو بیا = د هوا کمپرسور + بریښنایی چارج + د ماشین بریښنا + برخې مصرف کړئ 2. هغه لګښت چې موږ په ډونګوان کې د ځایی تورونو پراساس حسابی ، د مختلف هیوادونو لپاره یو څه توپیر شتون لري. 3. د بیلابیل ضخامت قطع کولو لپاره ، د غوړ مصرف مختلف دي
2	ګاز (N2 / O2)	2USD / ساعت	1.4USD / ساعت
3	محافظتي لینز ، نوزل	0.06USD / ساعت	0.07USD / ساعت
ټول لګښت		3.46USD / ساعت	2.87USD / ساعت

توضيح

ماډل	TY-3015DG
د لیزر سرچینې مینځنۍ	فایبر
د قلمو سلسله (L * W)	3000 ملي میتر × 1500 ملي میتر
Z محور سټروک	250 ملي میتر
اعظمي د ځای سرعت	120 m / min
ایکس ، د وای محور میکس. سرعت چټک کړئ	1.0G
کولر ب .ه	د اوبو یخول
د ليزر څپې	1070nm
د لیزر سرچینې وتلی ځواک	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاري)
من تشې تشه	≤ 0.1 ملي میتر
د X ، Y او Z محورونو د دقت درستتیا	± 0.03 ملي میتر
د X ، Y او Z محورونو تکرار موقعیت	± 0.01 ملي میتر
د موادو د پرې کولو ضخامت (د موادو مطابق)	0.2 - 25 ملي میتر
د چلونکي موډل	وارد شوي سرو موټره
د بریښنا اړتیا	380V ، 50/60 Hz
د تودوخې کار کول	0-45 ℃
دوامداره کاري وخت	24 ساعتونه
د ماشین وزن	شاوخوا 12000 کیلوګرامه
د بریښنا رسولو ټول محافظت کچه	IP54

تفصیلي عکسونه

	نوم:د ماشین بدن او لوازمات a.600. د تودوخې درملنه ، په تندور کې 24 ساعته یخ کول ، د درست CO2 محافظت ویلډینګ ، ترڅو ډاډ ترلاسه کړئ چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړئ. b.Synchronous X / Y / Z محورونه: Z-axis 150mm پرمخ وړلی شي ، د فلزي شیټونو ډیری ډولونو پرې کولو لپاره مناسب دی. c. لوړ کیفیت د دې دوام او اسانه ساتنه تضمین کوي.
نوم:د AC servo موټرو او ډرایور د وارد شوي سرو موټرو (Y- محور چې د دوه سرو موټرو لخوا پرمخ وړل کیږي) د پیچلي سیاراتي رادیوسر سره ثابت ، دقیق او د ډاډ وړ ډرایو ډاډ ورکوي.
	نوم:دقیقه خطي لارښود د پرمختللي کاٹنے سیسټم ، لیزر بریښنا او سروکو حرکت یو بل سره په مناسب ډول مناسب کوي ، وارد شوي لوړ دقیقه ګیر او ریک ډرایو سیسټم ، د تبادلې وړ ډبل کاري میز ، د لوړ پروسس سرعت او دقت ډاډ لپاره ..
نوم:د سر پرې کول د اړیکې نه پرته کټ سر د آټو قد لوړوالی تعقیب او د ټکر ضد فعالیت لري ، کوم چې د ورته تولیدي ځواک لاندې د کاټنې سرعت ، نرموالي او د ریښتیني درستتیا وده کوي. په یوه کلمه ، د ریبلو موثریت وده کیدی شي.
	نوم:د لیزر سرچینه ګړندی سرعت ، دقیقت د ریبلو کرښه ، او اسانه د قطع کولو څنډه

نوم:د ماشین بدن او لوازمات

a.600. د تودوخې درملنه ، په تندور کې 24 ساعته یخ کول ، د درست CO2 محافظت ویلډینګ ، ترڅو ډاډ ترلاسه کړئ چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړئ.
b.Synchronous X / Y / Z محورونه: Z-axis 150mm پرمخ وړلی شي ، د فلزي شیټونو ډیری ډولونو پرې کولو لپاره مناسب دی.
c. لوړ کیفیت د دې دوام او اسانه ساتنه تضمین کوي.

نوم:د AC servo موټرو او ډرایور

د وارد شوي سرو موټرو (Y- محور چې د دوه سرو موټرو لخوا پرمخ وړل کیږي) د پیچلي سیاراتي رادیوسر سره ثابت ، دقیق او د ډاډ وړ ډرایو ډاډ ورکوي.

نوم:دقیقه خطي لارښود

د پرمختللي کاٹنے سیسټم ، لیزر بریښنا او سروکو حرکت یو بل سره په مناسب ډول مناسب کوي ، وارد شوي لوړ دقیقه ګیر او ریک ډرایو سیسټم ، د تبادلې وړ ډبل کاري میز ، د لوړ پروسس سرعت او دقت ډاډ لپاره ..

نوم:د سر پرې کول

د اړیکې نه پرته کټ سر د آټو قد لوړوالی تعقیب او د ټکر ضد فعالیت لري ، کوم چې د ورته تولیدي ځواک لاندې د کاټنې سرعت ، نرموالي او د ریښتیني درستتیا وده کوي. په یوه کلمه ، د ریبلو موثریت وده کیدی شي.

نوم:د لیزر سرچینه

ګړندی سرعت ، دقیقت د ریبلو کرښه ، او اسانه د قطع کولو څنډه

د نمونې پرې کول

روزنه

د تړون لاسلیک کولو وروسته ، ستاسو شرکت کولی شي ټیکنالوژي زموږ د فابریکې راشي ترڅو د تجهیزاتو او عملیاتي اړینو لومړني پوهه زده کړي ، د روزنې کافي وخت د 1-3 ورځو په اړه ، د روزنې مینځپانګه په لاندې ډول ده:
الف) د رسم کولو سافټویر زده کړه
b) د روزنې پروسیجرونه بهر او بهر ماشینونه؛
c) د کنټرول پینل او سافټویر پیرامیټرې اهمیت ، د پیرامیټرې حد ټاکل؛
d) د ماشین اساسي پاکول او ساتنه؛
e) د عام هارډویر پریشانۍ؛
f) د عملیاتو احتیاط ،

د ایس ایس پایپونو او شیټونو لیزر پرې کولو ماشین تضمین

a) .1 د ټول ماشین لپاره تیر (د انسان لخوا جوړ شوی زیان خبرې کیږي.).
ب) .لایزر سرچینه د 2 کلونو تضمین
ج) .د عمر ساتنه او فالتو سامانونه
d). د عملیاتو کارمندانو لپاره وړیا روزنه. (انجنیر کولی شي بهر ته لاړ شي خبرې اترې کیږي.)
