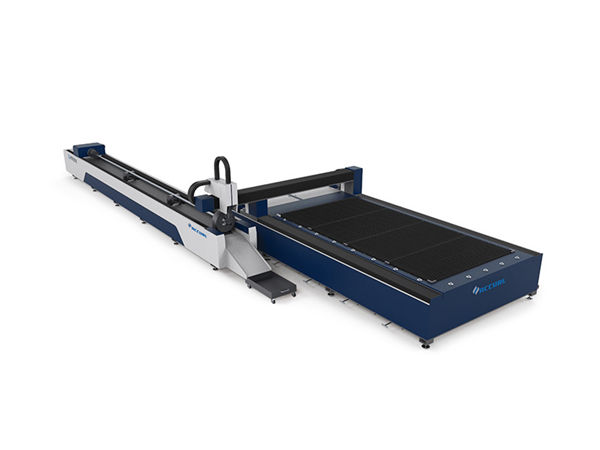

د فلزي ټیوبونو د 3d لیزر کښین ماشین / د آٹو پایپ ریشینګ مشین

د فلزي ټیوبونو د 3d لیزر کښین ماشین / د آٹو پایپ ریشینګ مشین

د محصول توضیحات


سند: سی ای
د تادیې او بار وړلو شرایط:
د امر لږترلږه مقدار: 1 سیټ
بیه: د خبرو اترو وړ
د بسته کولو توضیحات: 1 * 20GP کانټینر
د تحویل وخت: 30days
د تادیې شرایط: L / C ، D / A ، T / T ، D / P ، ویسټرن یونین ، L / C
د تحویلۍ وړتیا: په میاشت کې 50 سیټونه

د محصول تفصیل


غوښتنلیک ::ټول فلزي توکيد قلمو ضبط کولSS تر 10mm پورې ، MS تر 22 سانتي متره پورې
د لیزر ډول ::فایبرCNC یا نه ::هو
کولنگ حالت ::د اوبو سوړونکید کنټرول سافټویر ::سیپکټ
د ګرافیک شکل ملاتړ شوی:AI ، BMP ، DST ، DWG ، DXF ، DXP ، LAS ، PLTد اصل ځای ::چین
ماډل نمبر ::TY-3015DGد پلور وروسته خدمت چمتو شوی ::انجنیران د خدماتو بهر ماشینونو ته شتون لري
دقت تکرارول ::+ -0.03 ملي میترعملیاتي تودوخه ::0 ° C-45 ° C
کاري رطوبت ::5%-95%د پروسس کولو لړۍ:20-130mmx3000mm
ولټيج::AC380V ± 10٪ 50HZ (60HZ)د ریبلو ساحه:3000 * 1500mm معیاري ، لوی لوی کیدی شي

د ماشین بدن


1. زموږ د ماشین بدن د 8 ملي سټیل جوړښت ، 600 ℃ تودوخې درملنې ، دقیق ویلډینګ سره ، ترڅو د 20 کلونو کارول بې له تخفیف څخه ډاډ ترلاسه کړي.
2. د میګنیشیم مصر کاسټینګ سره ګینټري ، له عیب پرته قوي استحکام ، ګړندي حرکت.
3. د ماشین بدن دواړو خواو کې د لوړې موثریت زون سګرټ سیسټم ، د قوي طبقې دوړو او سګرټ څښلو راټولول ، دا به کارګر ته زیان راټیټ کړي.
4. وارد شوي دقیق فلجج ریډیټر او سرو موټره ، د تیز سرعت سرعت.
5. د ماشین بستر کې 70 بلیډونه او 6 سلایډونه ، د بلیډونو سره د ماشین خبرداری کمولو لپاره ، سلایډ بارونه د سلنډرونو سره کار کوي ترڅو شیټونه په اسانۍ سره اپلوډ او ډاونلوډ کړي.
6. د انعطاف وړ بار وړلو کڅوړه کولی شي مخ او دواړه خواوې چې د ماشین کاري حالت لپاره قانع کونکي وي.

د فایبر لیزر پرې کولو ماشین ګټه


1) د ښه بیم کیفیت: د کوچني تمرکز قطر او د لوړ کاري موثریت ، لوړ کیفیت.
2) د لوړې کچې سرعت: د قطع کولو سرعت له 60m / min څخه ډیر دی
3) مستحکم چلول: د غوره نړۍ وارد فایبر لیزرونو غوره کول ، مستحکم فعالیت ، کلیدي برخې کولی شي
100،000 ساعتونو ته رسي؛
4) د فوتو الیکټریک تبادلې لپاره لوړه موثریت: د CO2 لیزر ریشینګ ماشین سره پرتله کول ،
د فایبر لیزر کښین ماشین درې ځله د فوټو الیکټریک تبادلې فعالیت لري
5) ټیټ لګښت او ټیټ ساتنه: انرژي خوندي کړئ او چاپیریال خوندي کړئ. د فوټو الیکټریک تبادلې نرخ
تر 25-30٪ پورې دی. د بریښنا کم مصرف مصرف ، دا د دودیز CO2 لیزر شاوخوا 20--30. دی
د ریبلو ماشین. د فایبر لاین لیږد اړتیا اړتیا لینس منعکس کوي ، د ساتنې لګښت خوندي کوي؛
6) اسانه عملیات: د فایبر لاین ټرانسمیشن ، د نظري لارې تعدیل نه؛
7) عالي انعطاف وړ نظري اغیزې: د تړون ډیزاین ، د انعطاف وړ انعطاف اړتیاو ته اسانه.

توضيح


د لیزر سرچینې مینځنۍفایبر
د قلمو سلسله (L * W)3000 ملي میتر × 1500 ملي میتر
Z محور سټروک250 ملي میتر
اعظمي د ځای سرعت120 m / min
ایکس ، د وای محور میکس. سرعت چټک کړئ1.0G
کولر ب .هد اوبو یخول
د ليزر څپې1070nm


د لیزر سرچینې وتلی ځواک



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاري)

من تشې تشه≤ 0.1 ملي میتر
د X ، Y او Z محورونو د دقت درستتیا± 0.03 ملي میتر
د X ، Y او Z محورونو تکرار موقعیت± 0.01 ملي میتر
د موادو د پرې کولو ضخامت (د موادو مطابق)0.2 - 25 ملي میتر
د چلونکي موډلوارد شوي سرو موټره
د بریښنا اړتیا380V ، 50/60 Hz
د تودوخې کار کول0-45 ℃
دوامداره کاري وخت24 ساعتونه
د ماشین وزنشاوخوا 12000 کیلوګرامه
د بریښنا رسولو ټول محافظت کچهIP54

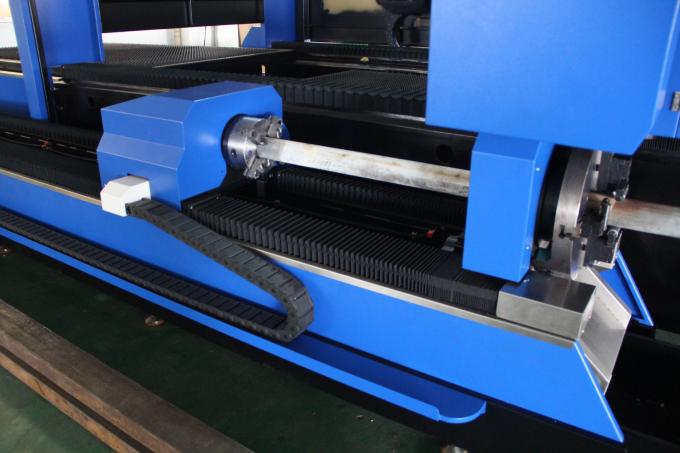

تفصیلي عکسونه


نوم: د ماشین بدن او accessoriea.600 ℃ د تودوخې درملنه ، په تندور کې 24 ساعته یخ کول ، دقیق CO2 محافظت ویلډینګ ، ترڅو ډاډ ترلاسه کړئ چې 20 کلن د ضعیف کیدو پرته کارول ډاډ ترلاسه کړئ.
b.Synchronous X / Y / Z محورونه: Z-axis 150mm پرمخ وړلی شي ، د فلزي شیټونو ډیری ډولونو پرې کولو لپاره مناسب دی.
c. لوړ کیفیت د دې دوام او اسانه ساتنه تضمین کوي.
نوم:AC servo موټور او ډرایورد وارد شوي سرو موټرو (Y محور چې د دوه سرو موټرو لخوا پرمخ وړل کیږي) د پیچلي سیاراتي رادیوسر سره ثابت ، دقیق او د ډاډ وړ ډرایو ډاډ ورکوي.
نوم:دقیقه خطي لارښود پرمختللي کټګورۍ سیسټم ، د لیزر بریښنا او سروکو حرکت یو بل سره په مناسب ډول مناسب کوي ، وارد شوي دقیق ګیر او ریک ډرایو سیسټم ، د تبادلې وړ ډبل کار میز ، د لوړ پروسس سرعت او دقت ډاډ لپاره ..
نوم:د قطع کولو سر - د اړیکې نه پرته کټ سر د آټو قد قد تعقیب او د ټکر ضد فعالیت لري ، کوم چې د ورته تولیدي ځواک لاندې د کاټنې سرعت ، نرموالي او د ریښتینۍ درستتیا ښه کوي. په یوه کلمه ، د ریبلو موثریت وده کیدی شي.
نوم:د لیزر سرچینې سرعت ، دقیق دقیقې قطع کولو کرښه ، او اسانه قطع کونج

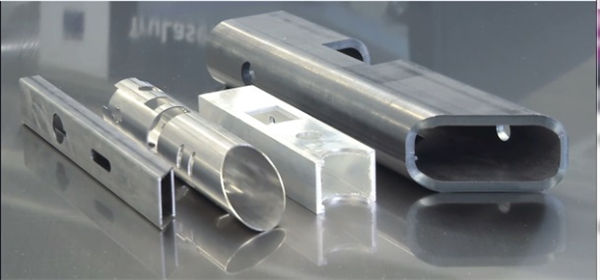

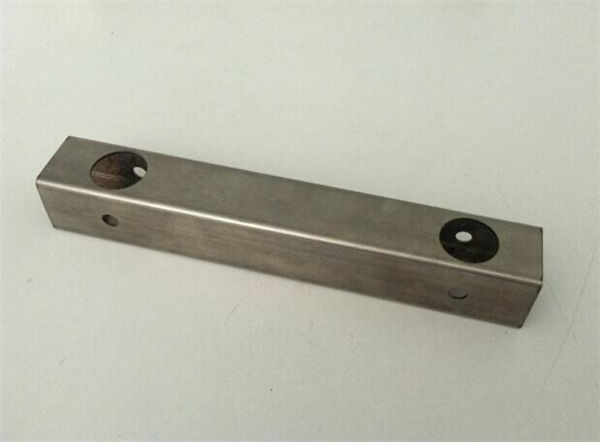

د نمونې پرې کول


روزنه


د تړون لاسلیک کولو وروسته ، ستاسو شرکت کولی شي ټیکنالوژي زموږ د فابریکې راشي ترڅو د تجهیزاتو او عملیاتي اړینو لومړني پوهه زده کړي ، د روزنې کافي وخت د 1-3 ورځو په اړه ، د روزنې مینځپانګه په لاندې ډول ده:
الف) د رسم کولو سافټویر زده کړه
b) د روزنې پروسیجرونه بهر او بهر ماشینونه؛
c) د کنټرول پینل او سافټویر پیرامیټرې اهمیت ، د پیرامیټرې حد ټاکل؛
d) د ماشین اساسي پاکول او ساتنه؛
e) د عام هارډویر پریشانۍ؛
f) د عملیاتو احتیاط
